4000-118-588

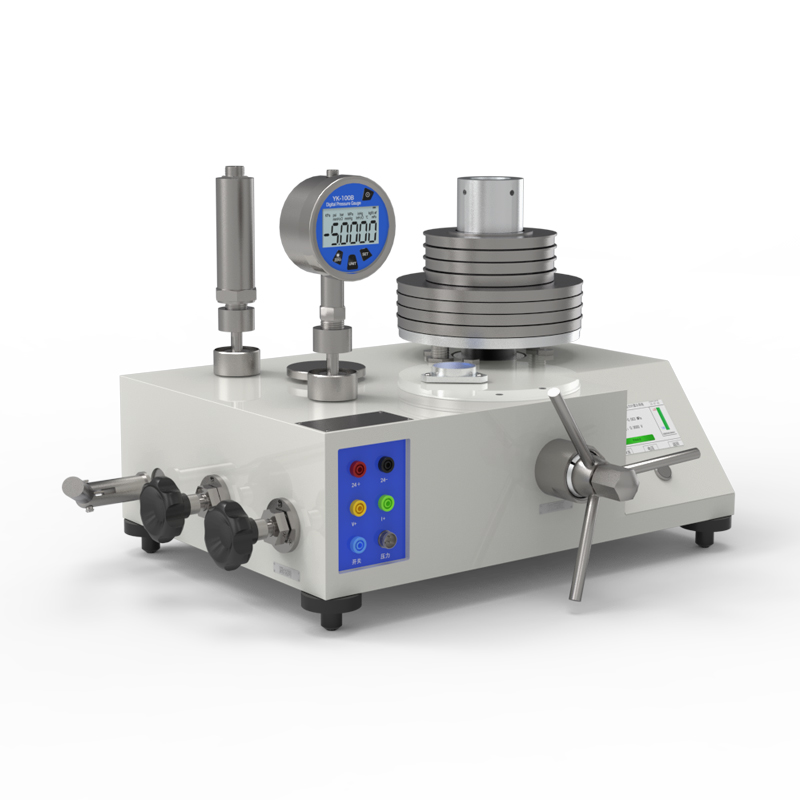

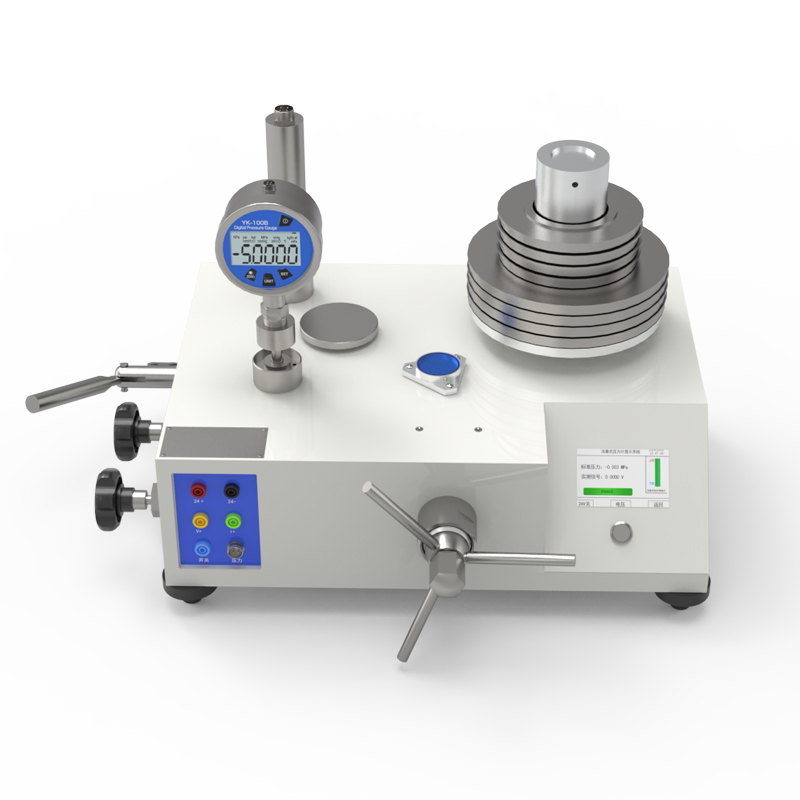

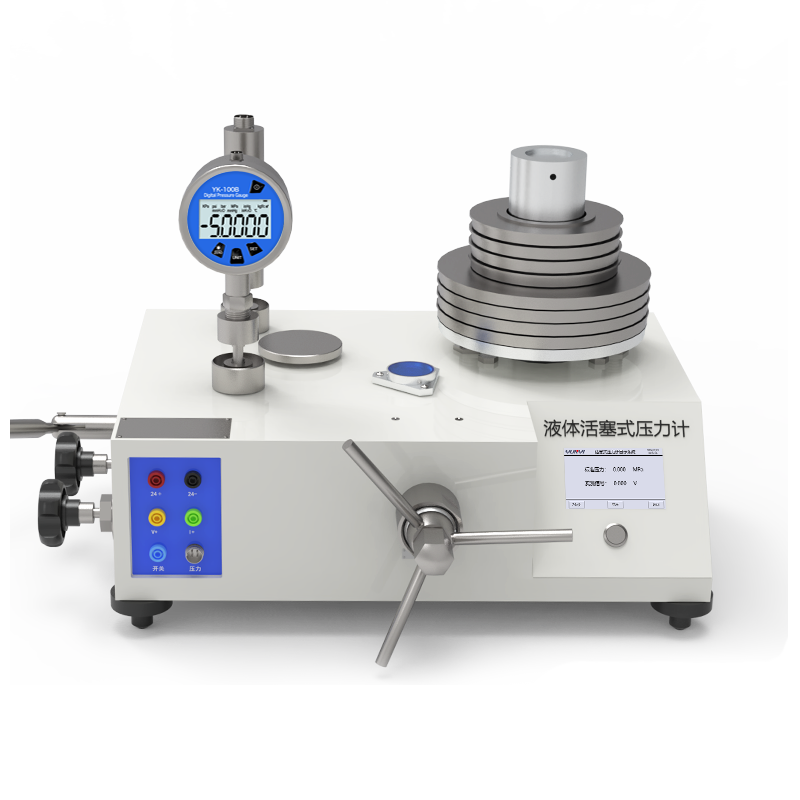

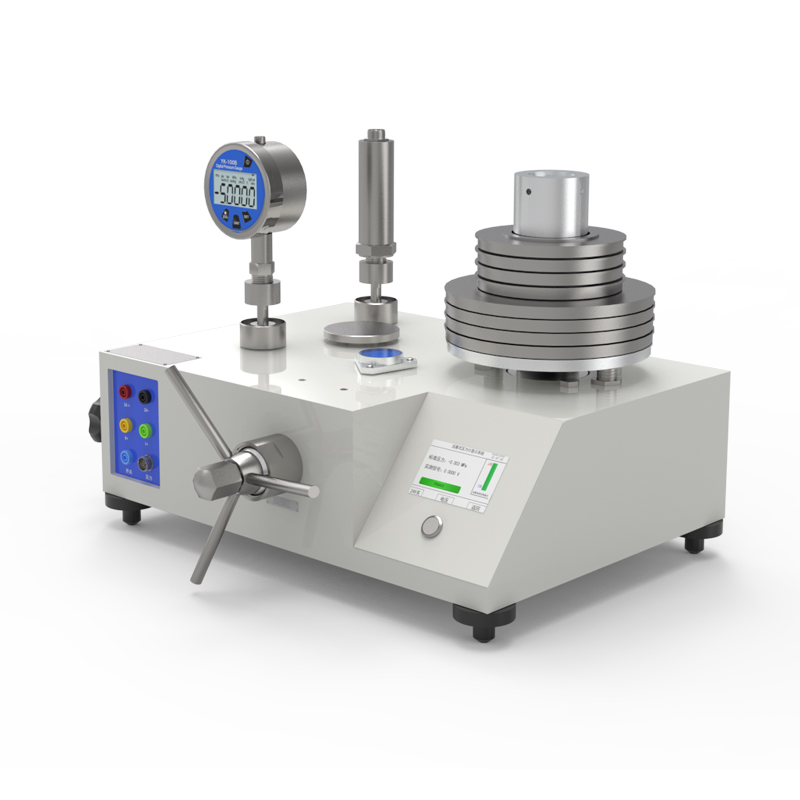

自旋式活塞壓力計
一、產品概述
西安云儀活塞壓力計廣泛應用于計量室 、 實驗室以及生產或科學實驗環節作為壓力基準器使用。 此外， 它還可以直接應用于高可靠性監測環節，對其他儀表進行表決監測 。在電力 、冶金、 石油 、化工 、計量系統等行業，活塞壓力計都發揮著重要的作用。
我公司最新研發的自旋式活塞式壓力計通過電機帶動活塞系統旋轉，轉動平穩，靜音無 干擾，避免了因手動旋轉不平穩導致的活塞桿斷裂問題 。內置高精度過程信號測量功能，可 快速檢定壓力傳感器 、壓力變送器 、壓力開關等測量類儀表。
二、產品特點
電機帶動活塞系統旋轉，平穩安全無干擾；
大屏顯示電流 、 電壓 、 開關量 、位移 、 時間 、大氣壓等；
電測信號測量精度 0.02%， 并提供 DC24V 饋電的；
可內置高精度壓力模塊， 直觀讀數；
活塞系統采用碳化鎢，耐磨壽命長
砝碼均采用無磁不銹鋼， 防生銹
一體式活塞系統取得防斷保護專利
模塊化活塞系統方便安裝 、拆卸 、送檢和保養
低重心活塞掛籃，砝碼更穩
主機帶有排污系統，避免堵塞； 回油過濾等讓整機更干凈；
符合國家最新檢定規程JJG59-2022《液體活塞式壓力計檢定規程》
三、電測參數
電流 0-25mA 0.02%
電壓 0-10V 0.02%
開關量 通斷
激勵電壓 ：直流 24V±2%
壓力模塊精度 ：0.05% 0.02%（可選項）
電源：220V 50Hz
四、技術參數
|
型號 |
DKH8006A |
DKH8006 |
DKH8025 |
DKH8060 |
DKH8100 |
DKH8160 |
DKH8250 |
|||||||||||
|
測量范圍?MPa |
0.06-0.6 |
0.1-6 |
0.5-25 |
1-60 |
1-100 |
2-160 |
5-250 |
|||||||||||
|
精度等級 |
0.05 級???0.02 級???0.01 級???0.005 級 |
|||||||||||||||||
|
標稱上限?MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|||||||||||
|
標稱下限?MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
測量上限?MPa |
0.6 |
6 |
25 |
60 |
100 |
160 |
250 |
|||||||||||
|
測量下限?MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
活塞公稱面積 cm2 |
1 |
0.5 |
0.2 |
0.05 |
0.05 |
0.05 |
0.025 |
|||||||||||
|
底盤及 活塞 |
質量/kg |
0.6 |
0.5 |
0.5 |
0.5 |
1 |
1 |
1.25 |
||||||||||
|
壓力/MPa |
0.06 |
0.1 |
0.5 |
1 |
1 |
2 |
5 |
|||||||||||
|
專用砝 碼 |
公稱質量 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
5 |
0.5 |
1 |
5 |
0.5 |
1 |
5 |
1.25 |
2.5 |
5 |
|
壓力 |
0. 01 |
0.05 |
0.1 |
0.5 |
0.5 |
2.5 |
1 |
5 |
1 |
2 |
10 |
1 |
2 |
10 |
5 |
10 |
20 |
|
|
數量 |
4 |
10 |
4 |
11 |
4 |
9 |
4 |
11 |
1 |
4 |
9 |
1 |
4 |
15 |
1 |
2 |
11 |
|
|
工作介質 |
25#變壓器油與 煤油混合液 7:1 |
癸二酸酯異辛酯 |
||||||||||||||||
|
接口螺紋 |
M20*1.5 快速內螺*2 |
|||||||||||||||||
